Přijímač R12DSE

Kompletní specifikace

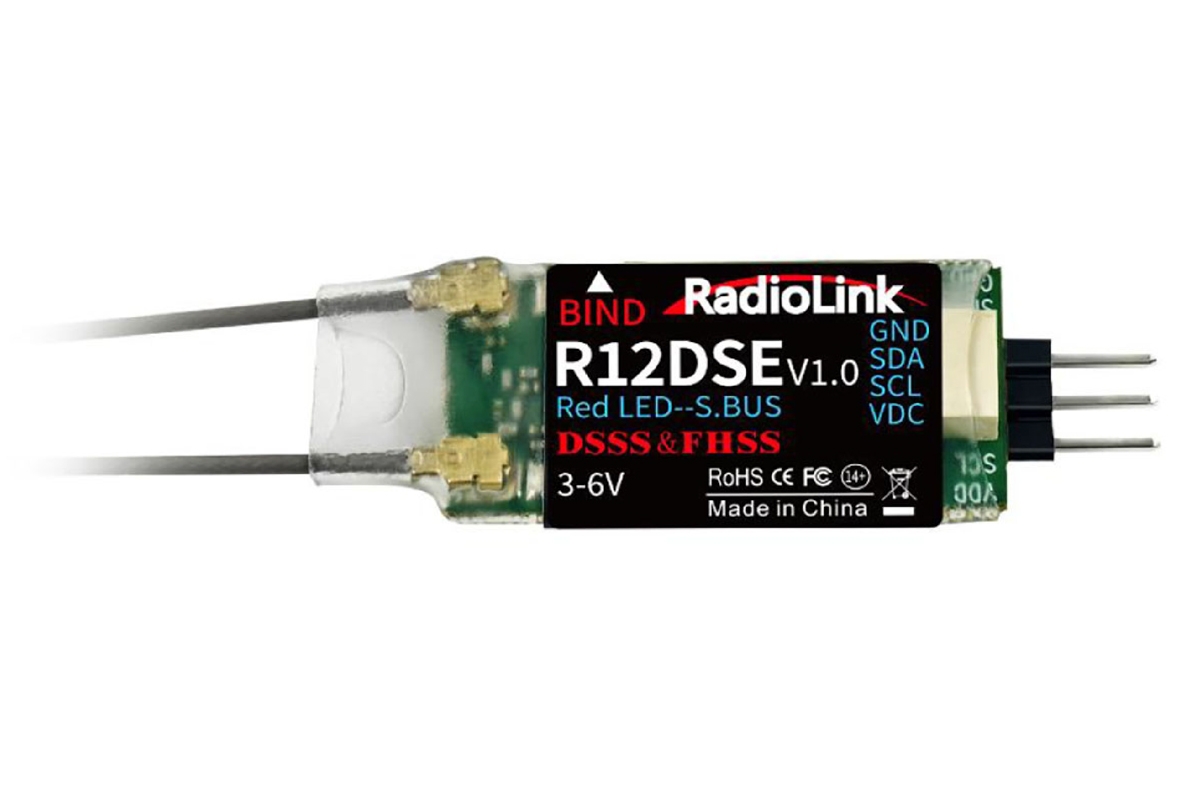

Dvanáctikanálový miniaturní telemetrický přijímač 2,4GHz FHSS/DSSS pro vysílače Radiolink AT9S a AT10II s přepínatelným sériovým výstupem S-BUS nebo PPM a vstupem pro telem. napěťový modul PRM-03. Umožňuje přenos telemetrie z řídících jednotek PIX6, PIXHAWK, CrossRace Pro, CrossRace, CrossFlight, Mini Pix, APM a TURBO PiX do vysílače. Rozměry 30,5x16x8mm, 2,5g. Plný dosah.

Radiolink R12DSE 2,4GHz je miniaturní 12-kanálový telemetrický přijímač se synchronním přenosem DSSS a FHSS s frekvenčním přeskokem kompatibilní s vysílači Radiolink AT9, AT 9S, AT9S Pro, AT10 a AT10II (vysílače AT9, AT 9S, AT9S Pro a AT10 je možno upgradovat na 12 kanálů aktualizací jejich firmwaru, který si můžete stáhnout na stránkách výrobce http://radiolink.com.cn/doce/at10upgraded.html - AT10II je 12-kanálový již v základní verzi). R12DSE nabízí přepínatelný sériový výstup S-BUS nebo PPM.

Přijímač je zvláště vhodný pro multikoptéry a drony i větších velikostí nebo jiné modely s kompatibilními řídícími jednotkami PIX6, PIXHAWK, CrossRace Pro, CrossRace, CrossFlight, Mini Pix, APM a TURBO PiX. R12DSE umožňuje přenos telemetrických údajů z těchto jednotek do vysílače a zobrazení na jeho displeji.

Provozní rozsah napájecího napětí je 3-6 V, takže přijímač může pracovat i s napájením z 1S LiPo akumulátoru.

Výrobcem udávaný dosah je cca 2000 m na zemi a 4000 m ve vzduchu.

Použití DSSS/FHSS přenosové technologie přináší vysokou odolnost vůči rušení a možnost nastavení nouzových výchylek (fail-safe) pro případ výpadku nebo silného rušení signálu vysílače.

Provozní režimy

• Se sériovým výstupem PPM: červená LED indikuje PPM signálový výstup, celkem 12 kanálů.
• Se sériovým výstupem SBUS: modrofialová LED indikuje SBUS signálový výstup, celkem 12 kanálů.

Párování s vysílačem se provádí s pomocí párovacího tlačítka na přijímači, provozní stavy jsou indikovány LED diodou.

Přijímač je vybaven kontaktovými lištami pro standardní konektory UNI (=JR/Graupner, Hitec, Futaba); vývody jsou orientovány ve směru podélné osy přijímače. Navíc je vybaven zásuvkou pro připojení telemetrického modulu Radiolink PRM-03 umožňujícího měření napětí pohonného akumulátoru s 1-12S LiPo.

Telemetrie: Napájecí napětí přijímače, síla přijímaného signálu (RSSI) bez přídavných čidel; napětí pohonného akumulátoru 1-12S LiPo s modulem PRM-03, telemetrická data z kompatibilních řídících jednotek PIX6, PIXHAWK, CrossRace Pro, CrossRace, CrossFlight, Mini Pix, APM a TURBO PiX.

Sada přijímače obsahuje: přijímač R12DSE, návod.

Modulace/Kódování	2.4GHz FHSS / DSSS
Počet kanálů (S-BUS/PPM)	12
Sériový výstup	PPM,S-BUS
Funkce	Fail-safe
Napájení	4,8 V,6 V,3,6 V,3,7 V
Odběr bez serv [mA]	35
Délka [mm]	30.5
Šířka [mm]	16
Výška [mm]	8
Hmotnost [g]	2.5
