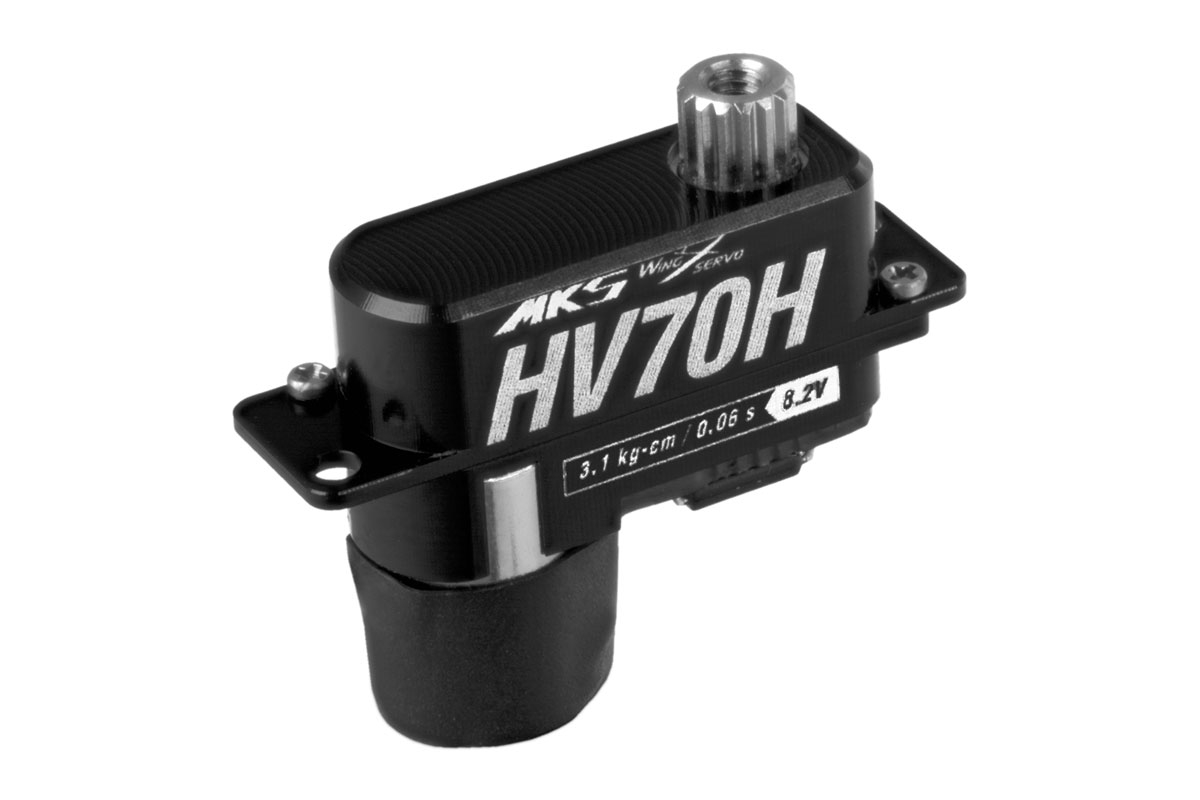

HV70H (0.06s/60°, 3.1kg.cm)

Kompletní specifikace

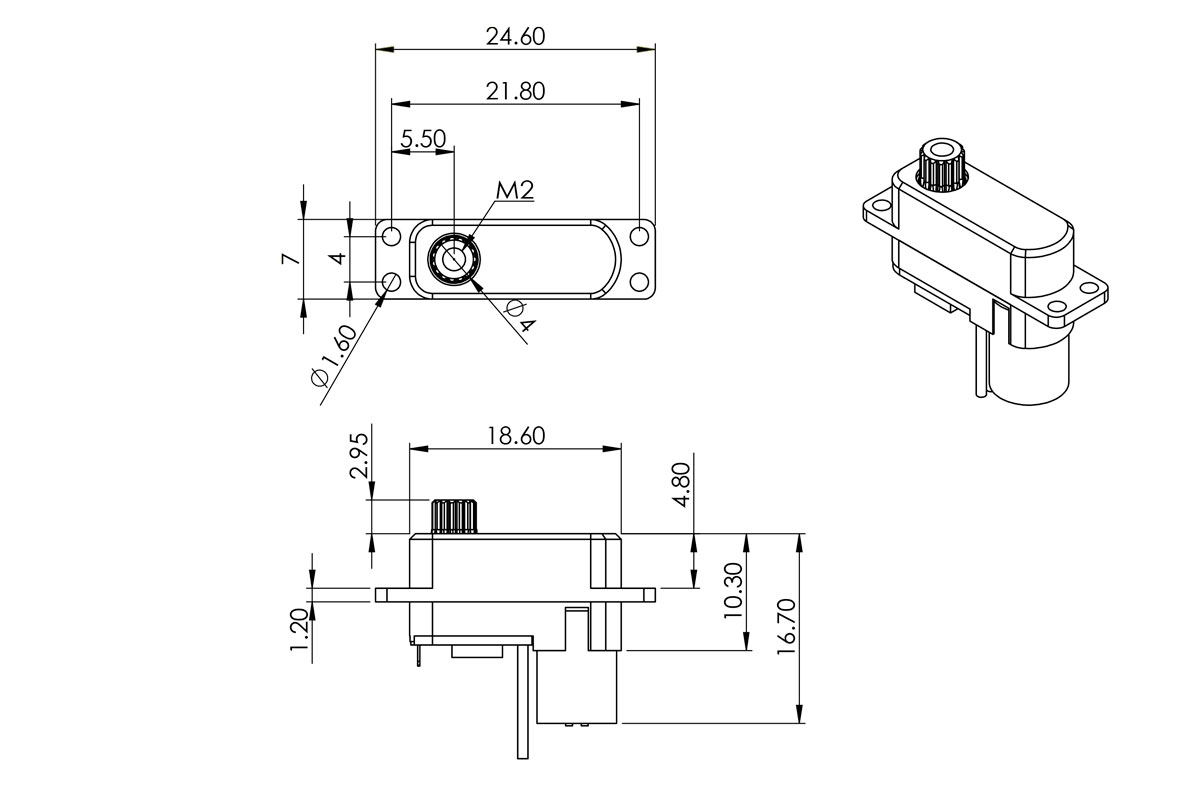

Velmi silné a velmi rychlé tenké digitální mikroservo 5,4g s kovovými převody se širokým rozsahem napájecího napětí 3,7-8,4V (1-2S LiPo), 1xkluzné ložisko. Ideální pro RC házedla, malé větroně a motorové modely. Tah 1,5kg.cm, rychlost 0,125s/60° při 3,7V, tah 2,0kg.cm, rychlost 0,110s/60° při 4,8V, tah 2,6kg.cm, rychlost 0,085s/60° při 6,0V, tah 2,9kg.cm, rychlost 0,068s/60° při 7,4V, tah 3,1kg.cm, rychlost 0,060s/60° při 8,2V. Rozměry 18,6x7x16,7mm, hmotnost 5,4g. Hliníková krabička pro dokonalé chlazení. Programovatelné DSP-2 programátorem.

Velmi silné a velmi rychlé programovatelné digitální mikroservo s titanovými převody s výstupní hřídelí uloženou v kluzném pouzdře. Díky přesným předepjatým převodům s minimálními vůlemi a ploché krabičce s výškou 7 mm je zvláště vhodné pro ovládání křidélek a klapek v RC házedlech F3K, malých větroních a motorových modelech s tenkými profily křídla, jako jsou F5D modely pro závody okolo pylonů. Pro dokonalé chlazení i při vysokém zatížení je servo uloženo v hliníkové krabičce s normálními patkami.

Rozšířené napájecí napětí 3,7-7,4 V (jmenovité), provozní 3,5-8,4 V.

S pomocí programátoru DSP-2 pro digitální serva MKS můžete programovat celou řadu parametrů serva:
Neutral (Neutrál): Nastavuje šířku řídících impulsů v neutrálu/středové poloze serva.
Max_PWM (Max. šířka impulsu): Horní hranice šířky řídících impulsů a tomu odpovídající velikost výchylky serva bude omezena touto hodnotou.
Min_PWM (Min. šířka impulsu): Spodní hranice šířky řídících impulsů a tomu odpovídající velikost výchylky serva bude omezena touto hodnotou.
Reverse (Reverzace): Obrací smysl výchylky serva.
Dead_Band (Pásmo necitlivosti): Šířka pásma necitlivosti udává velikost změny šířky impulsů řídícího signálu, při níž ještě nedochází ke změně polohy výstupní hřídele/páky serva.
CMD_Lost (Zapnout Fail-safe): V případě ztráty řídícího signálu servo přejde do přednastavené nouzové polohy odpovídající hodnotě „CMD_Position“ (Nouzová výchylka).
CMD_Position (Nouzová výchylka): Je-li zapnuta volba „CMD_Lost“ (Zapnout Fail-safe), nastavuje nouzovou výchylku serva v případě ztráty signálu
CMD_Time (Vyčkávací doba): Servo přejde na nouzovou výchylku „CMD_Position“ po uplynutí času „CMD Time“ (Vyčkávací doba) v případě ztráty signálu
Soft_Start (Měkký start): Po zapnutí napájení servo přechází pomalu do výchozí pozice odpovídající řídícímu signálu.
L_Angle (Úhel vlevo): Max. velikost výchylky serva vlevo.
R_Angle (Úhel vpravo): Max. velikost výchylky serva vlevo.
Servo_Power (Max. záběr): Míra záběru motoru bude omezena touto hodnotou - omezuje max. výkon motoru serva.
Speed_Enable (Nastavitelná rychlost): Umožňuje omezení rychlosti serva.
Speed_Limit (Omezení rychlosti): Nastavuje omezení rychlosti serva.
Lock (Uzamknout): Nastavení chování serva, pokud nedostává řídící signál - Udržuje pozici odpovídající poslednímu přijatému signálu / Motor je volný, servo neudržuje žádnou pozici.
Boost (Rozběh): Síla motoru při rozběhu z klidu. Čím větší hodnota, s tím větší silou se motor rozbíhá.

UPOZORNĚNÍ
NEPOKOUŠEJTE se servo protáčet rukou.Vzhledem k tomu, že převody serva jsou velmi přesné a jemné, při instalaci páky serva se ji nepokoušejte natlačit na výstupní hřídel serva - jinak hrozí nebezpečí poškození převodů.Správný postup: Páku serva přiložte k tisícihranu na výstupní hřídeli serva - ale nenasazujte ji na hřídel. Páku serva držte prsty a potom opatrně zašroubujte upevňovací šroub páky, čímž páku nasunete na výstupní hřídel. Při demontáži páky postupujte stejně opatrně.

Velikost serva	Micro
Typ serva	Digitální
Programovatelný	Ano
Tah při 3,7 V [kg∙cm]	1.5
Tah při 4,8 V [kg∙cm]	2
Tah při 6,0 V [kg∙cm]	2.6
Tah při 7,4 V [kg∙cm]	2.9
Tah při 8,2 V [kg∙cm]	3.1
Rychlost při 3,7 V [s/60st.]	0.125
Rychlost při 4,8 V [s/60st.]	0.11
Rychlost při 6,0 V [s/60st.]	0.085
Rychlost při 7,4 V [s/60st.]	0.068
Rychlost při 8,2 V [s/60st.]	0.06
Šířka řídícího impulsu v neutrálu [µs]	1520
Opakovací frekvence [Hz]	333
Pásmo necitlivosti [ms]	0.001
Převody serva	Kovové
Kuličková ložiska	Žádné
Highvoltage	Ano
Napájení [V]	3.5 - 8.4
Délka [mm]	18.6
Šířka [mm]	7
Výška [mm]	16.7
Hmotnost [g]	5.4
Určeno pro	Letadla
Typ motoru serva	HV Coreless
