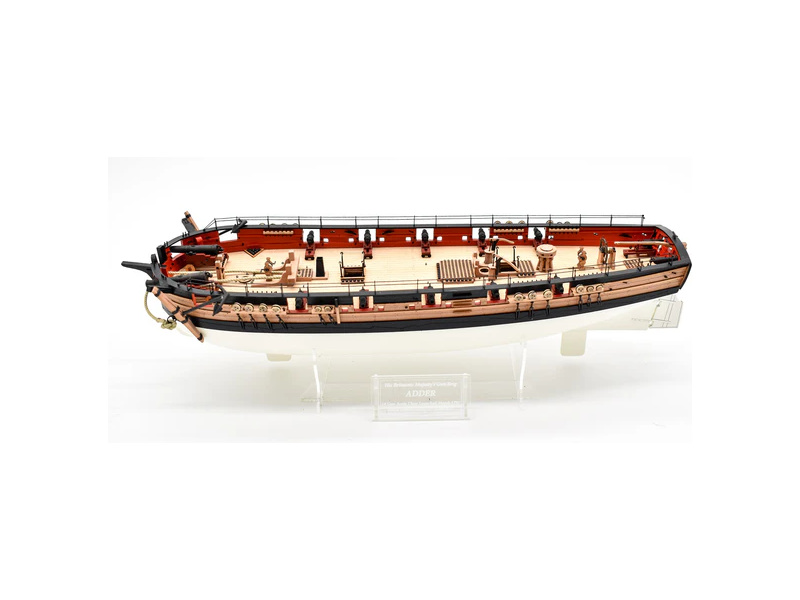

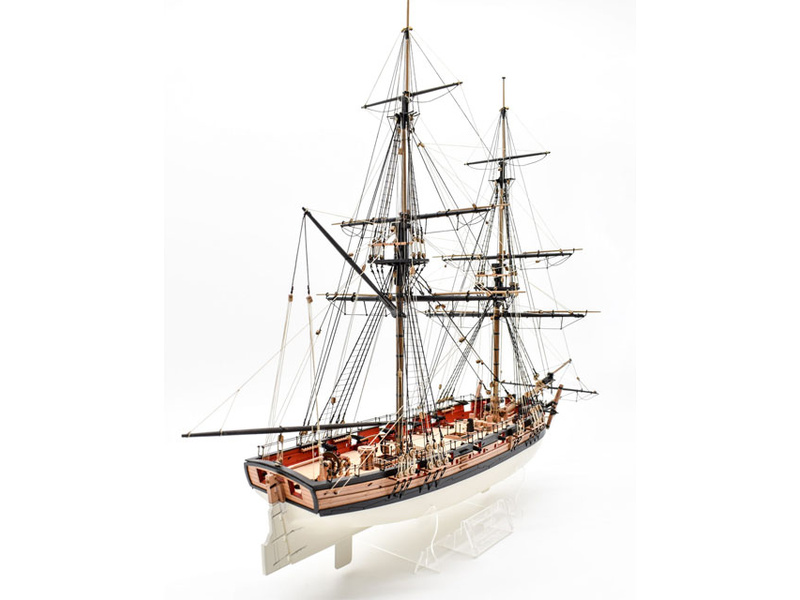

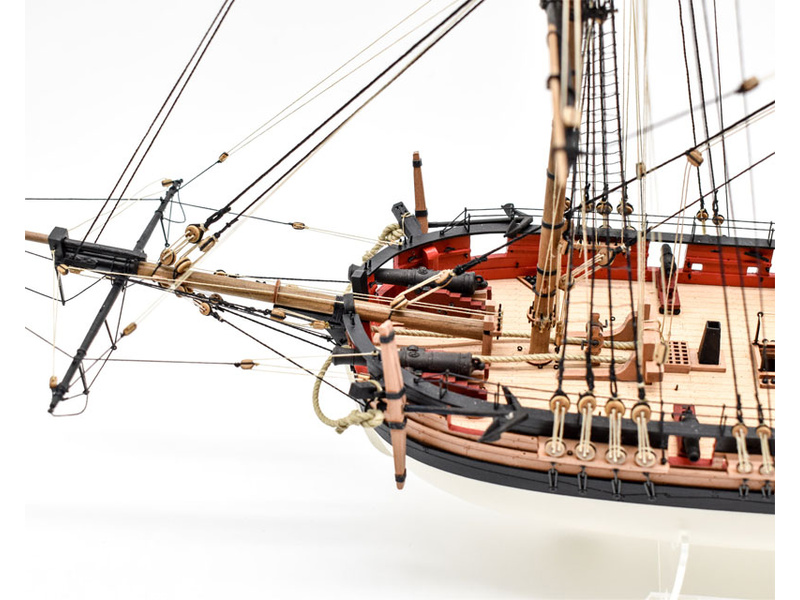

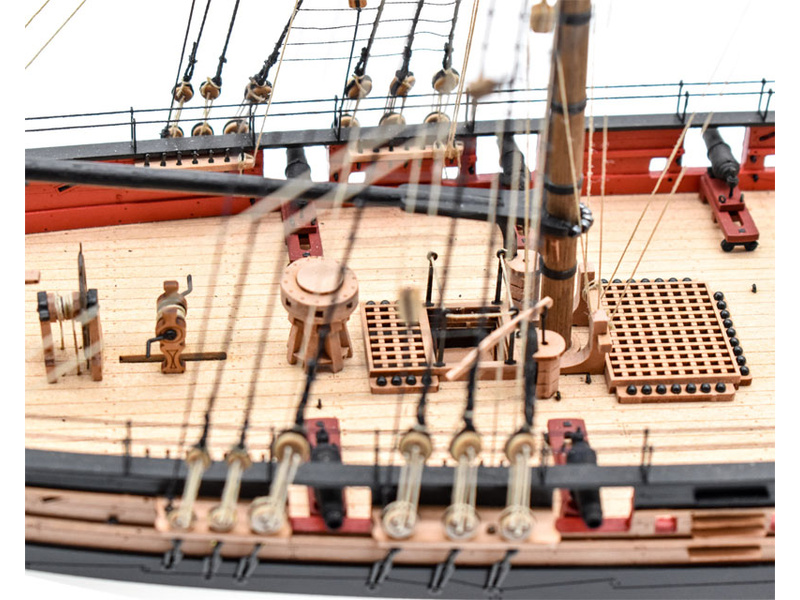

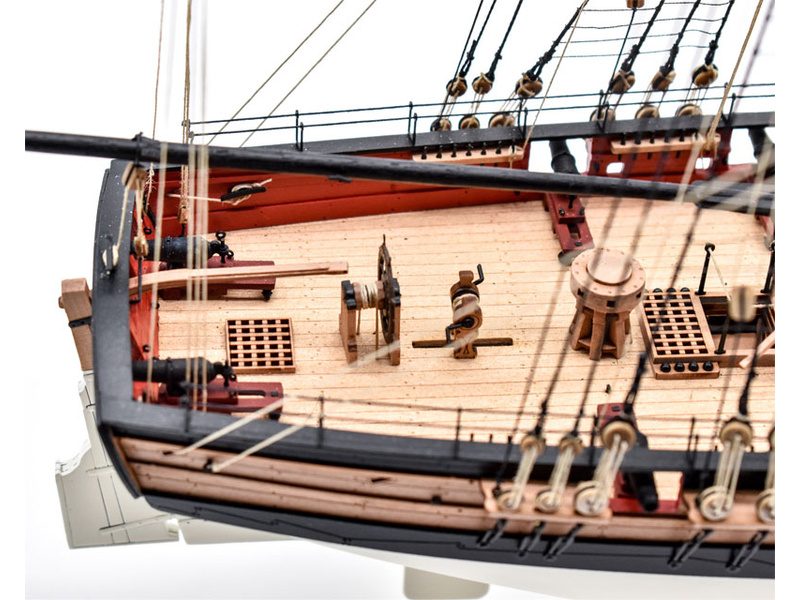

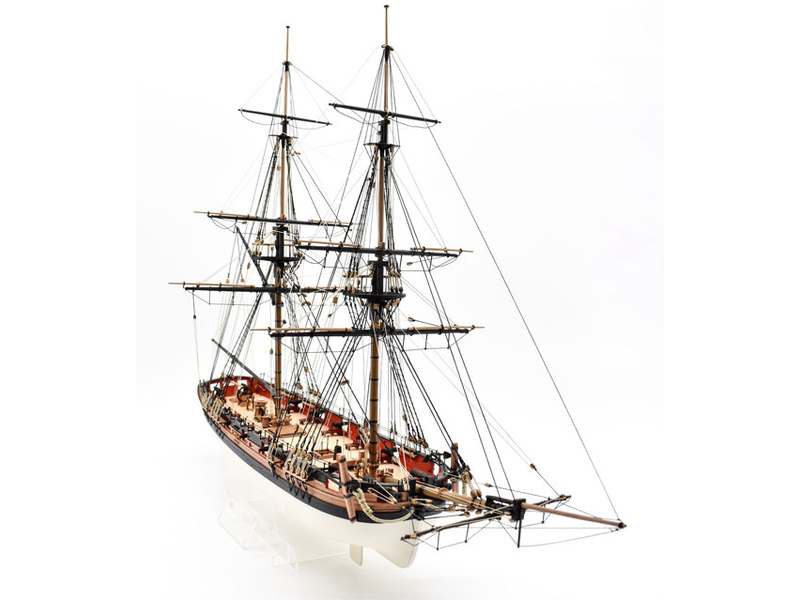

Vanguard Models HM Adder 1797 1:64 kit

Stavebnice neplovoucího modelu historické plachetní lodi HM Adder z roku 1797, v měřítku 1:64, od Vanguard Models. Loď představuje typickou konstrukci tehdejších ozbrojených lodí s bohatými detaily. Stavba převážně ze dřeva, laserem řezané díly, mosazné díly, lanoví. Detailní obrázkový manuál krok po kroku.

Obsah balení

Balení obsahuje laserem řezané dřevěné a plastové díly, plaňky, lišty, paluby, stožáry, dekorace, 3x mosazné fotolepy, lanoví, 3D tištěné díly. Podrobný obrázkový manuál EN a stavební plány.

Charakteristika

Stavebnice neplovoucího modelu historické plachetní lodi HM Adder z roku 1797, v měřítku 1:64, od Vanguard Models. Loď představuje typickou konstrukci tehdejších ozbrojených lodí s bohatými detaily. Stavba je převážně ze dřeva, díly jsou přesně laserem řezané, plaňkování je dvouvrstvé z lipového a hruškového dřeva, detaily jsou dřevěné, mosazné fotoleptané, nebo také z 3D tisku. Velkou výhodou stavebnice je detailní obrázkový manuál krok po kroku a podrobné výkresy v měřítku.

Informace o předloze:

Třída Acute představovala skupinu patnácti dělových člunů s brigem takeláží a výzbrojí 14 děl, které navrhl Sir John Henslow, spolusprávce (Co-Surveyor) Královského námořnictva. Z celkového počtu bylo 11 plavidel postaveno v loděnicích hrabství Kent. Třída Acute byla mírně zvětšenou verzí Henslowova předchozího návrhu – dělových člunů třídy Conquest.

Plavidla této třídy měla výtlak 160 tun. Délka na hlavní palubě činila 75 stop a 2 palce (asi 22,9 m), na kýlu 61 stop a 8 palců (18,8 m) a šířka 22 stop a 2 palce (6,8 m). Hloubka podpalubí dosahovala 8 stop (2,4 m), ponor byl 3 stopy 9 palců (1,1 m) na přídi a 6 stop (1,8 m) na kormidle – bez započítání hloubky výsuvných kýlů typu Schank Sliding Keels.

Posádku tvořilo 50 mužů a chlapců. Protože se nejednalo o oceánská plavidla, velení nepříslušelo důstojníkovi v hodnosti Master and Commander, ale pouze poručíkovi ve velení (Lieutenant-in-Command) – ten byl zároveň jediným důstojníkem na palubě.

Výzbroj tvořilo 12 karonád ráže 18 liber umístěných po bocích a 2 dlouhá děla ráže 24 liber v přídi.

Loď Adder byla objednána 7. února 1797, kýl byl položen ve stejném měsíci a spuštěna na vodu 22. dubna 1797. V roce 1798 byla prodloužena na délku 97 stop (29,6 m). Z toho důvodu pravděpodobně nebyla při prvním uvedení do služby ještě oplechována mědí. V roce 1805 byla rozebrána.

Obal s fotografií hotového modelu

Stylová krabice s fotografií hotového modelu je pečlivě, vkusně a kvalitně graficky vyvedena a obsahuje název, technické údaje a měřítko modelu.

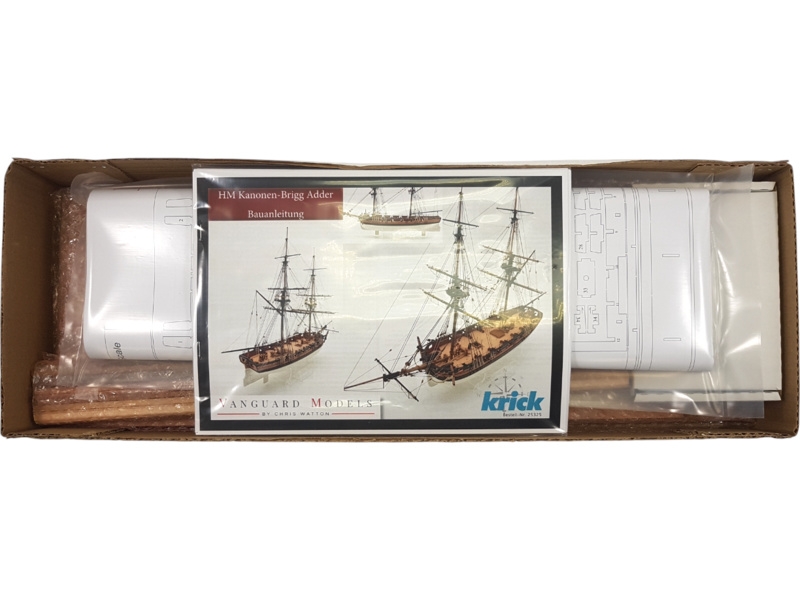

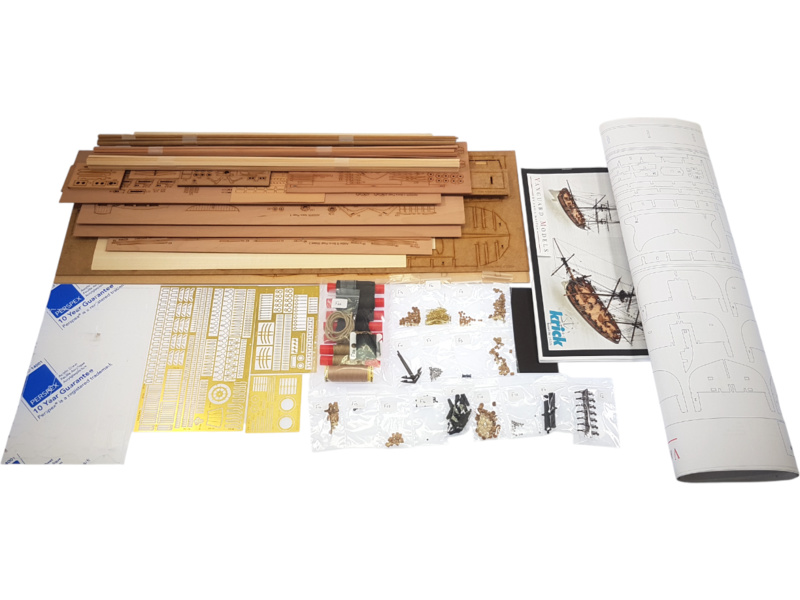

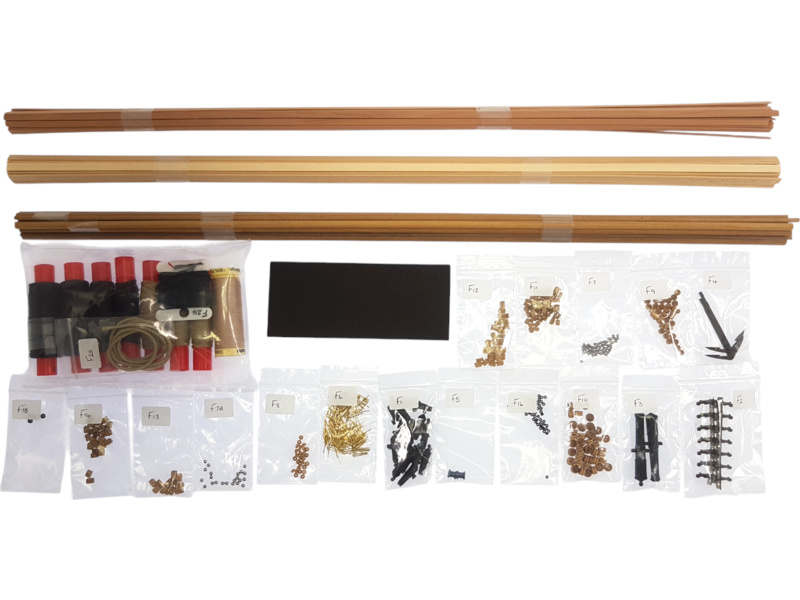

Co naleznete v balení

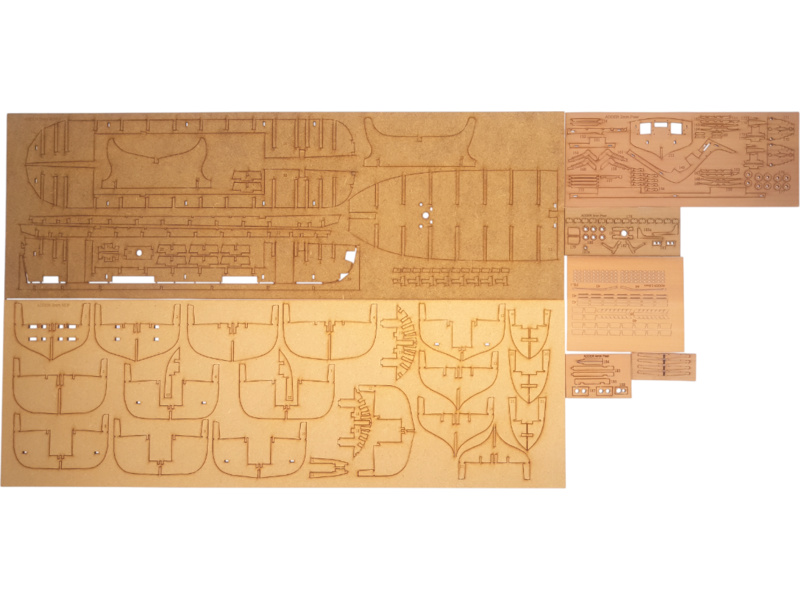

Po otevření víka krabice naleznete dřevěné díly modelu z překližky, sadu lišt, drobné součásti uzavřené v sáčcích, sadu výkresů a manuál.

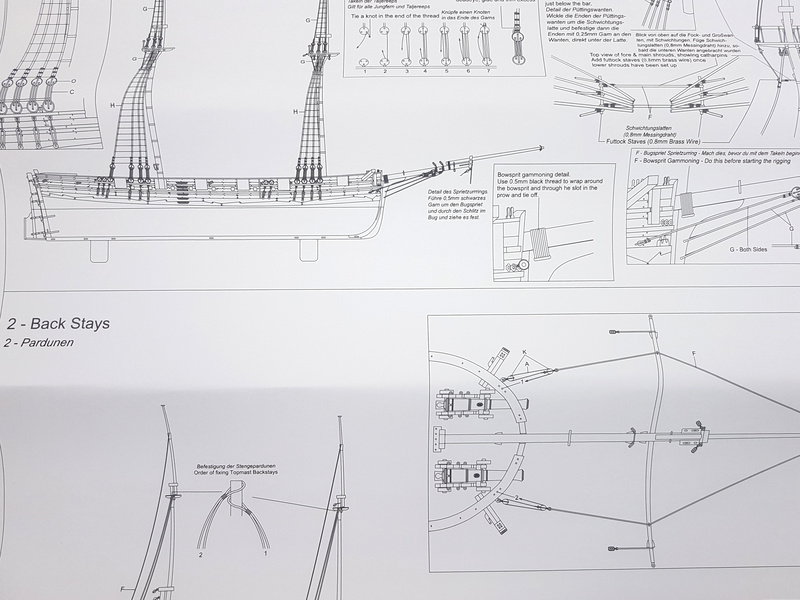

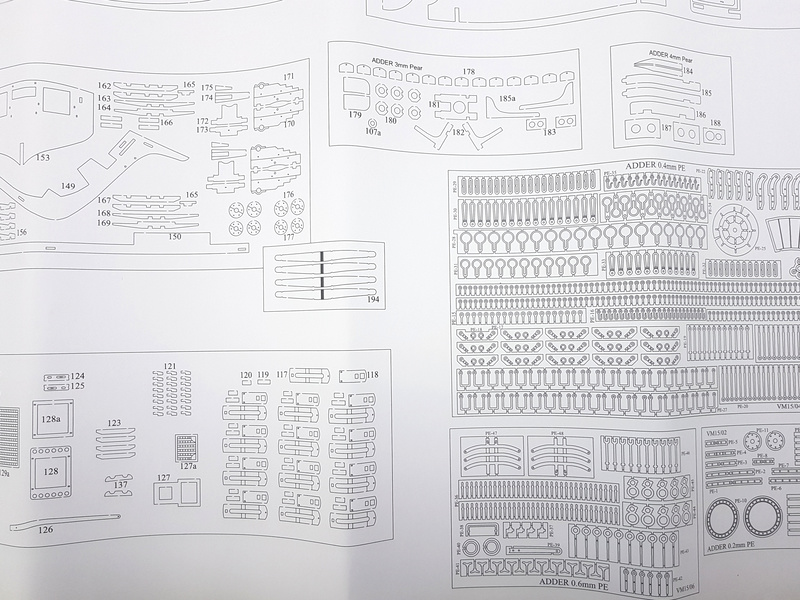

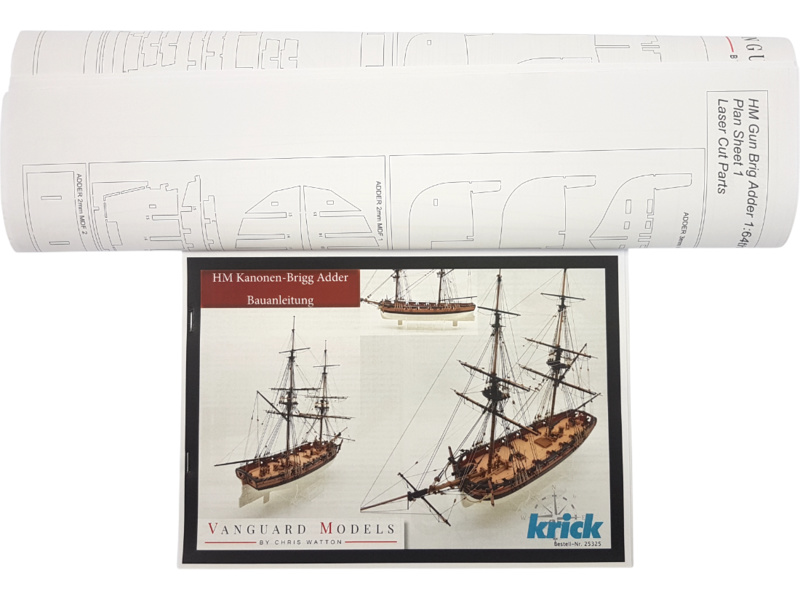

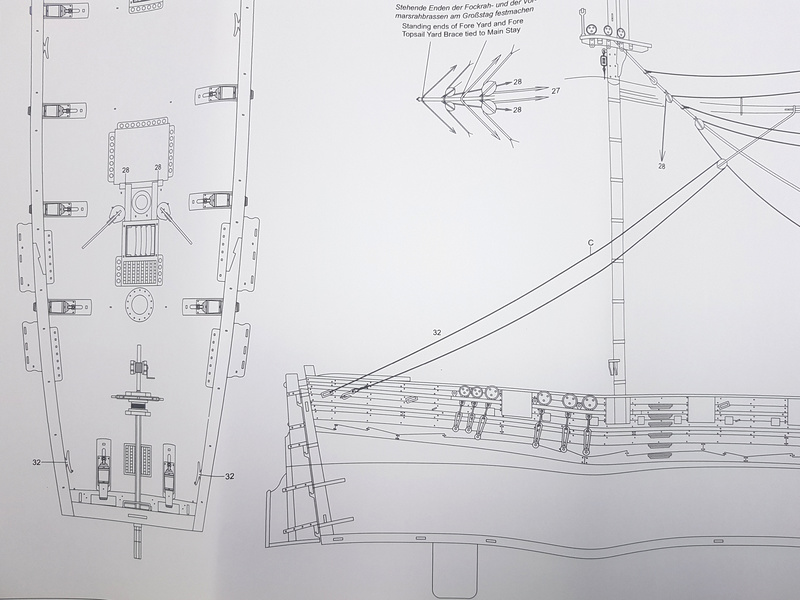

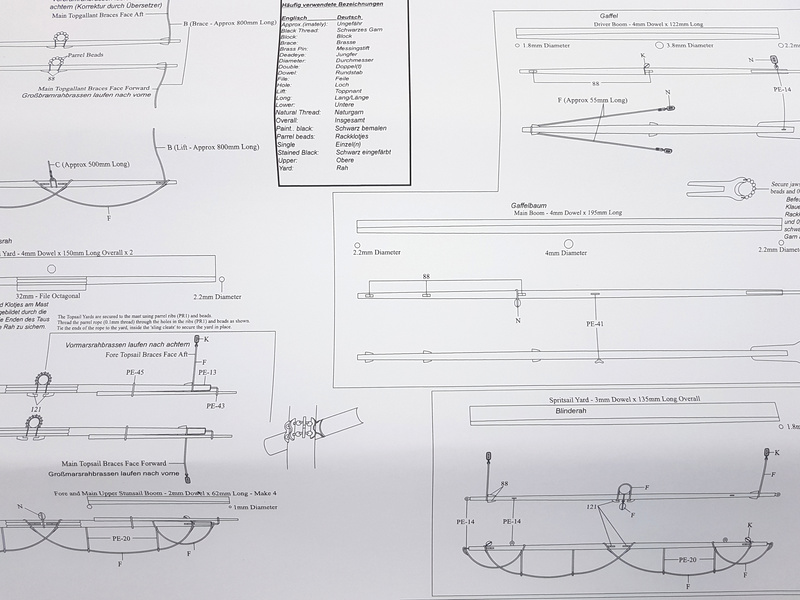

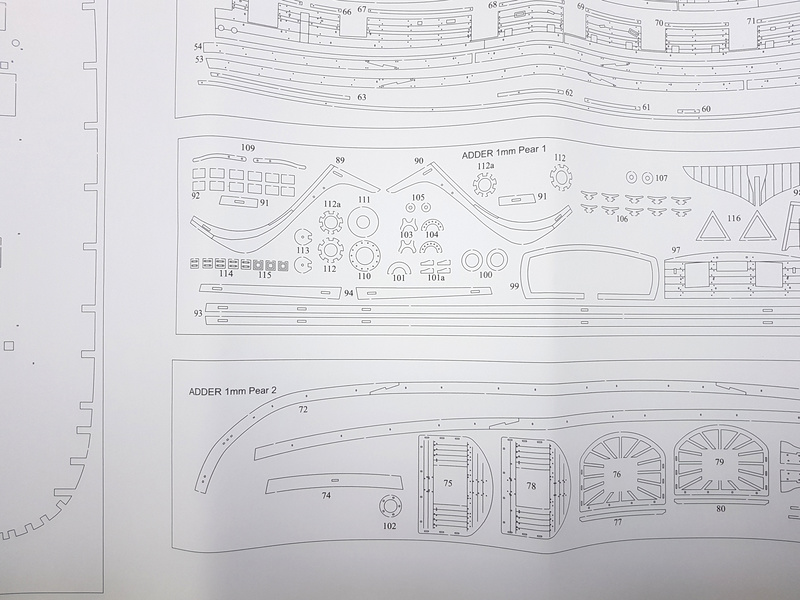

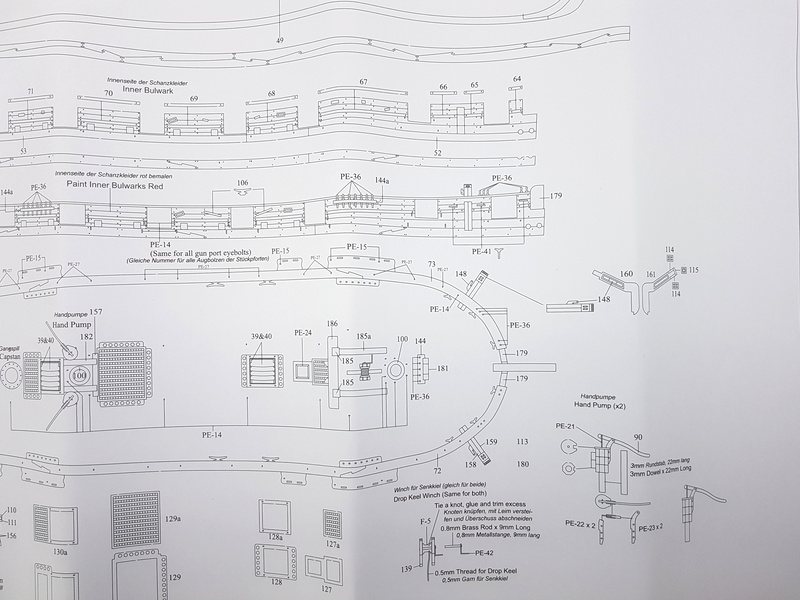

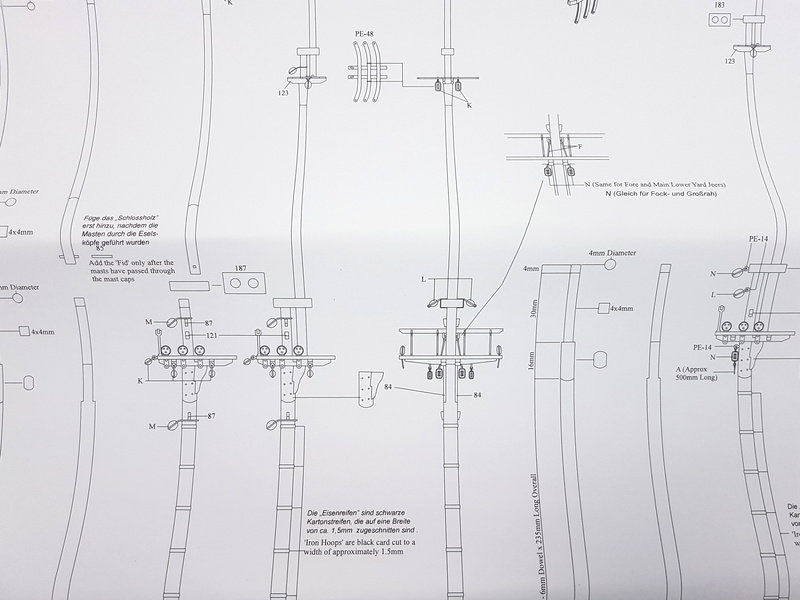

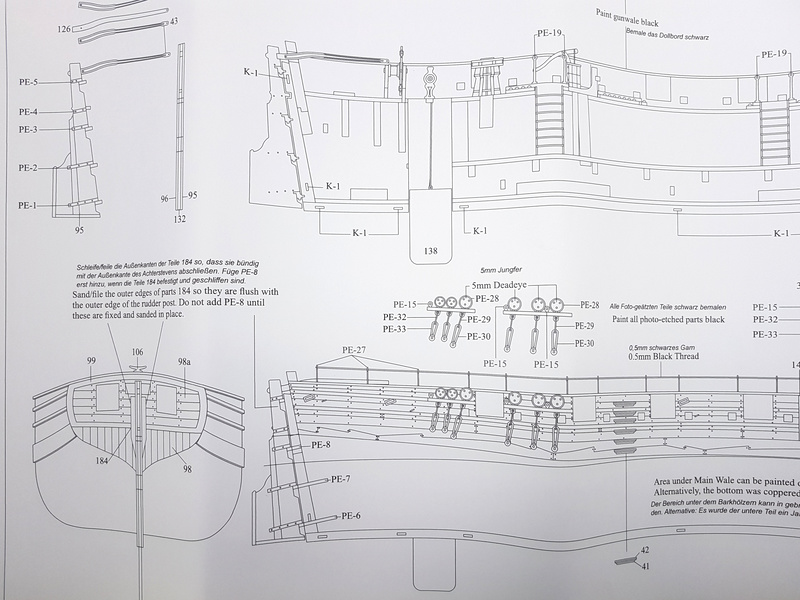

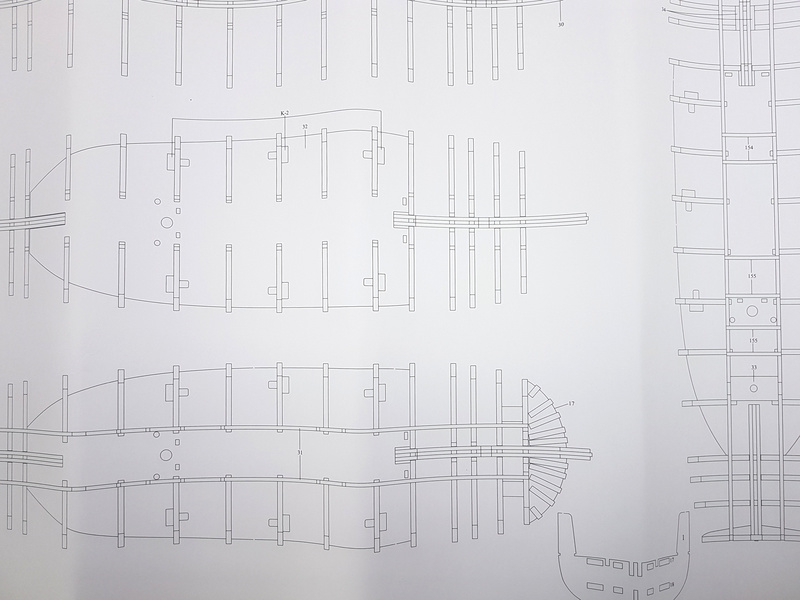

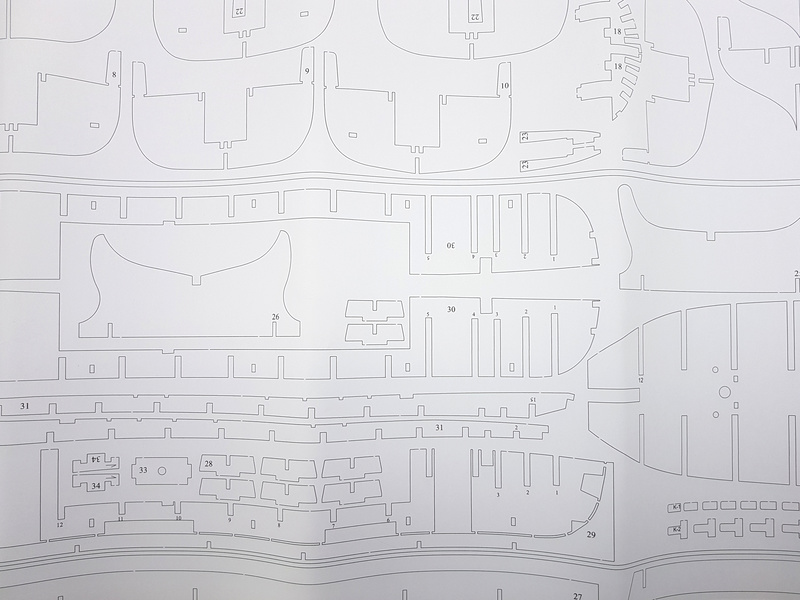

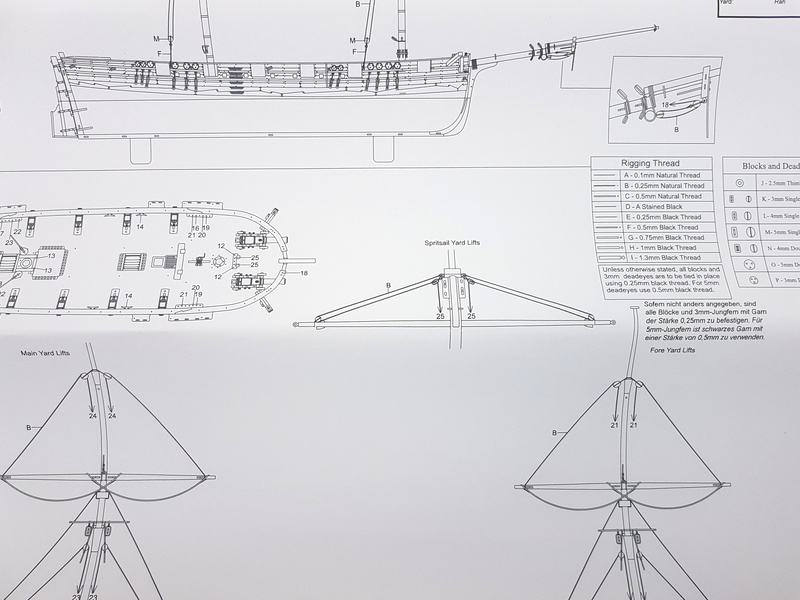

Sada výkresů

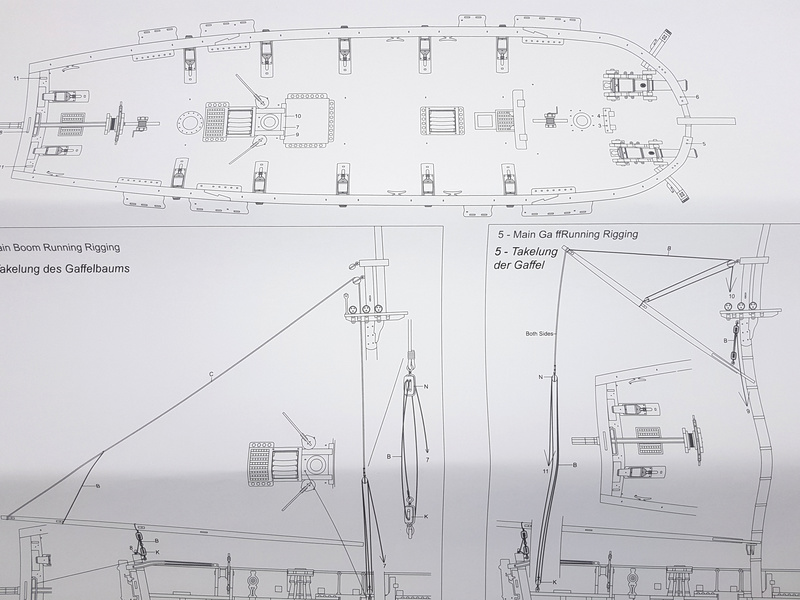

Set obsahuje kompletní sadu výkresové dokumentace modelu v měřítku 1:1 s obrázky jednotlivých detailů. Na výkrese jsou v měřítku nakresleny montážní sestavy, jejich kompletace a to včetně stěžňů a ráhen a způsob vázání lanoví. Postup stavby rámcově upravuje logické sestavení jednotlivých komponentů.

Vlastnosti

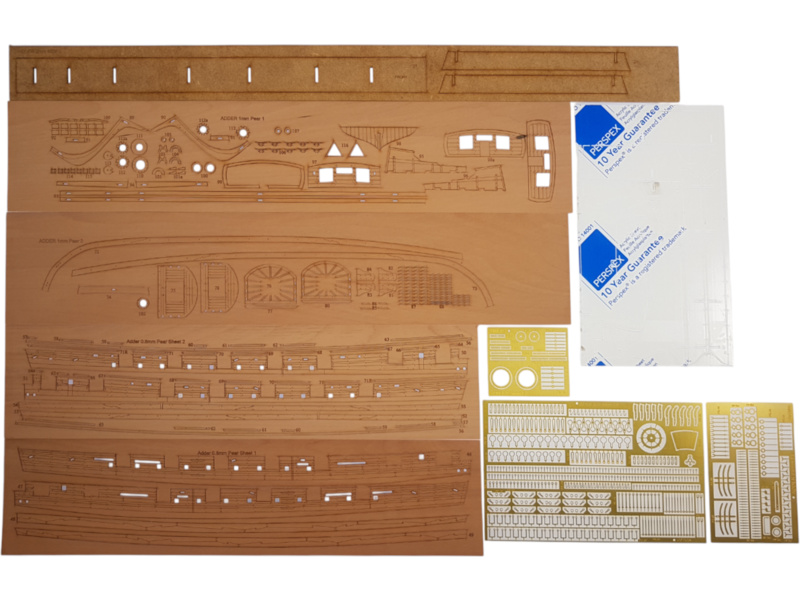

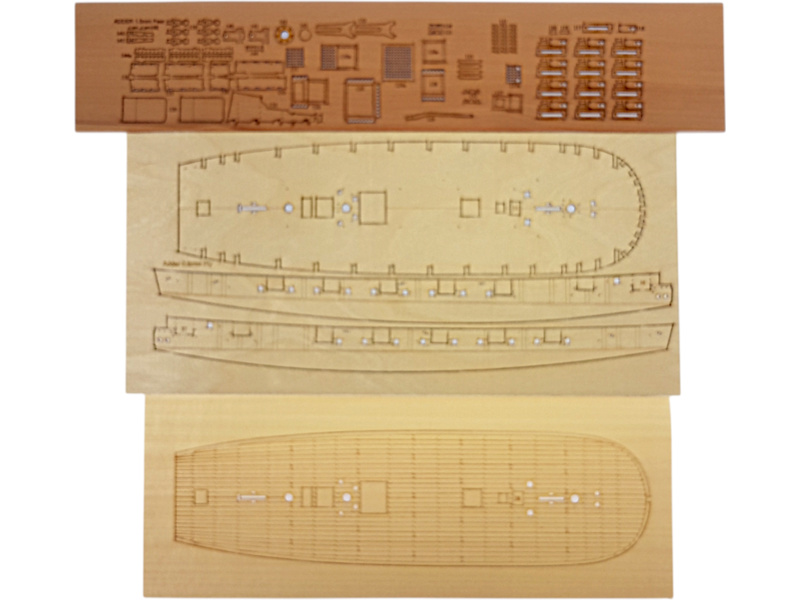

• Laserem řezané díly z MDF a čirého acetátu. Všechny viditelné části jsou vyřezány laserem do plátů z hruškového dřeva
• Laserem řezaná paluba z hruškového dřeva
• 3 listy fotoleptané mosazi
• Vysoce detailní díly vytištěné v 3D tiskárně.
• Dvojitý plaňkový trup z lipového a hruškového dřeva
• Stožáry a stěžně z ořechového dřeva
• Více velikostí černé i přírodní nitě na lanoví spolu se všemi potřebnými oky a prvky

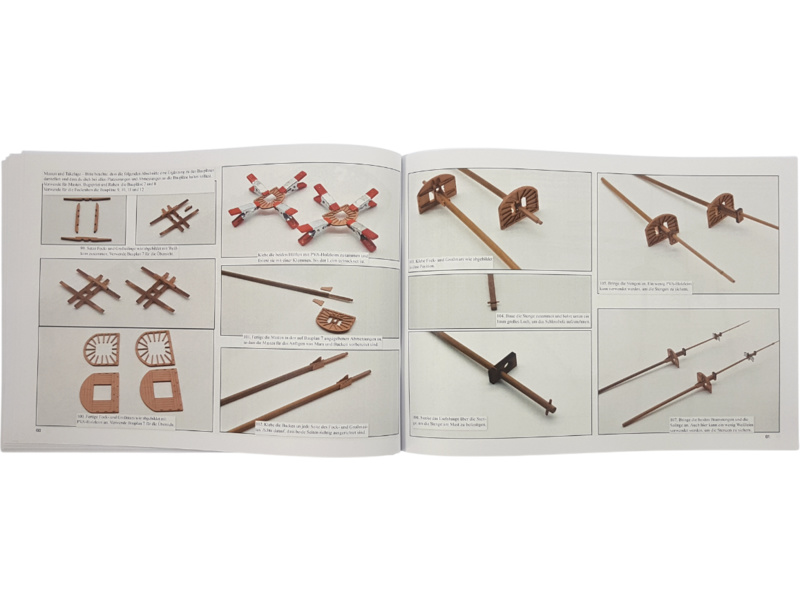

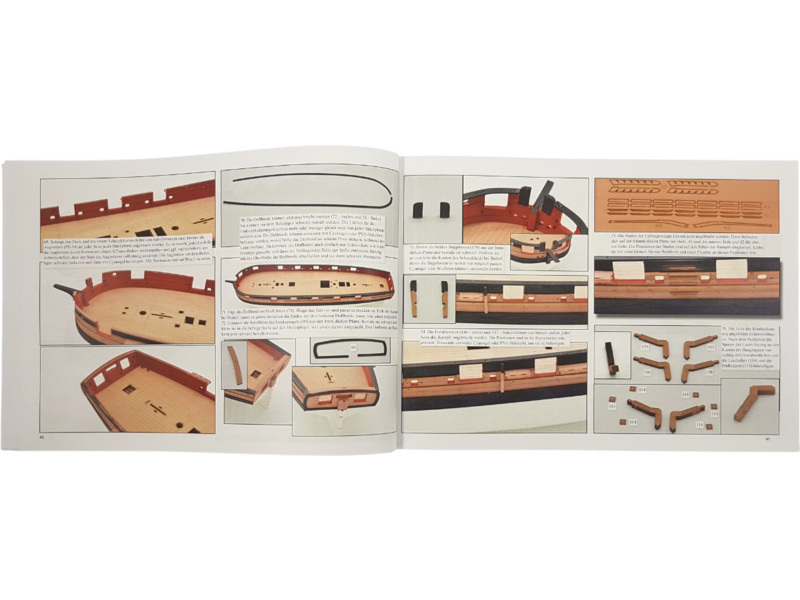

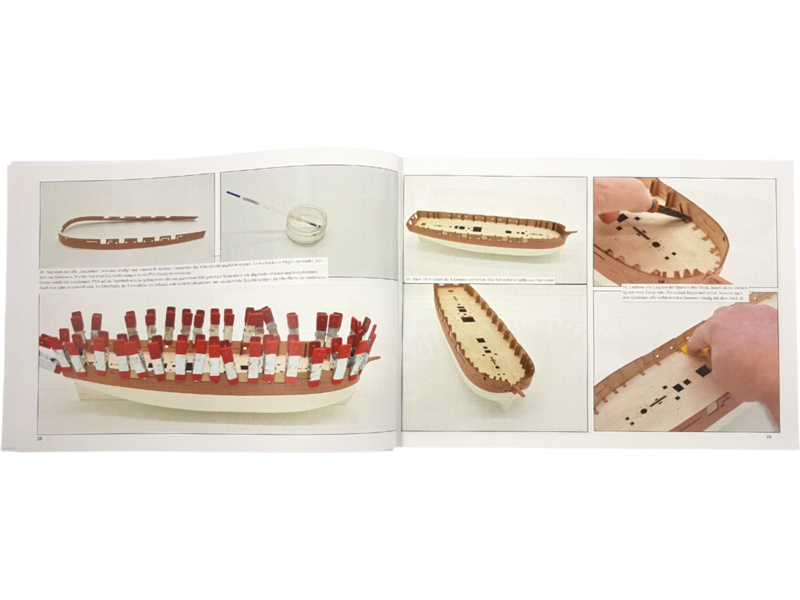

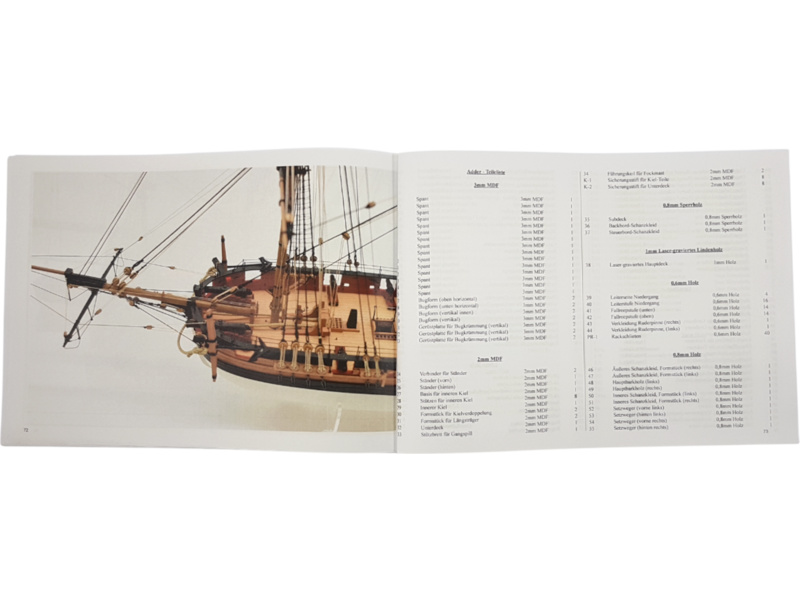

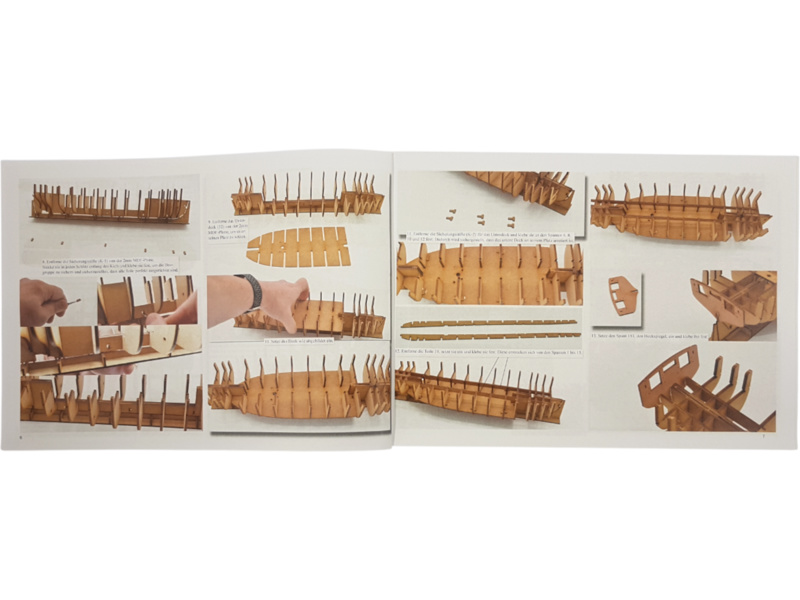

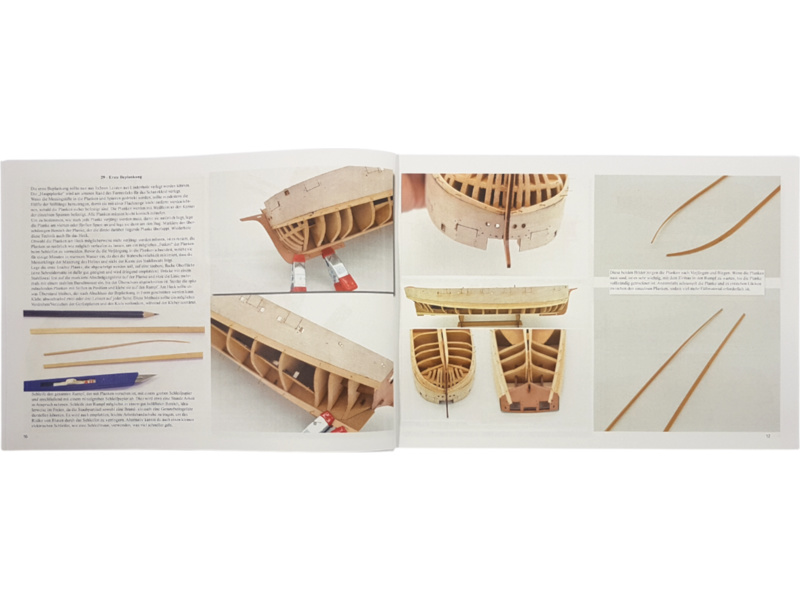

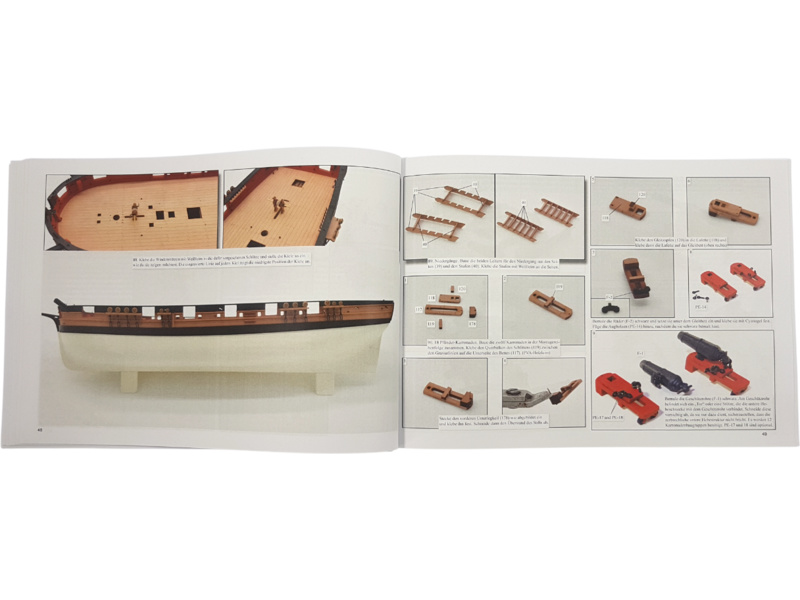

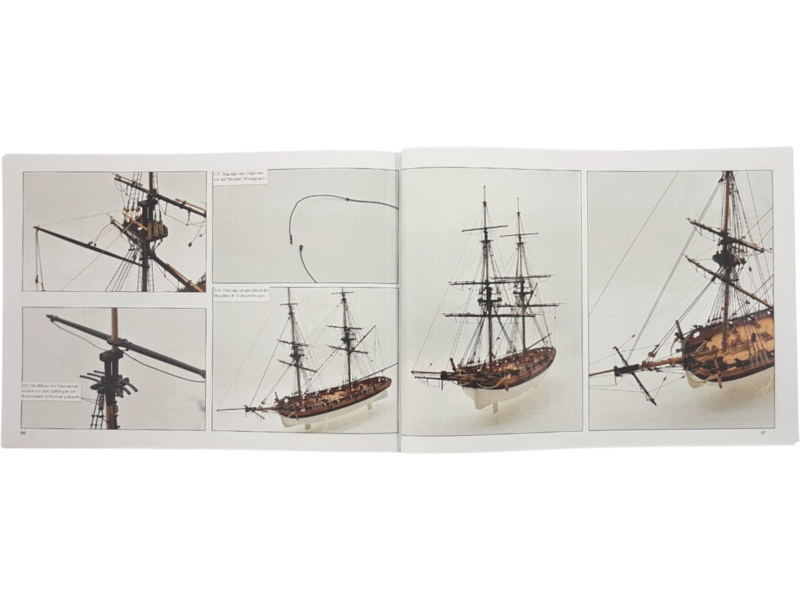

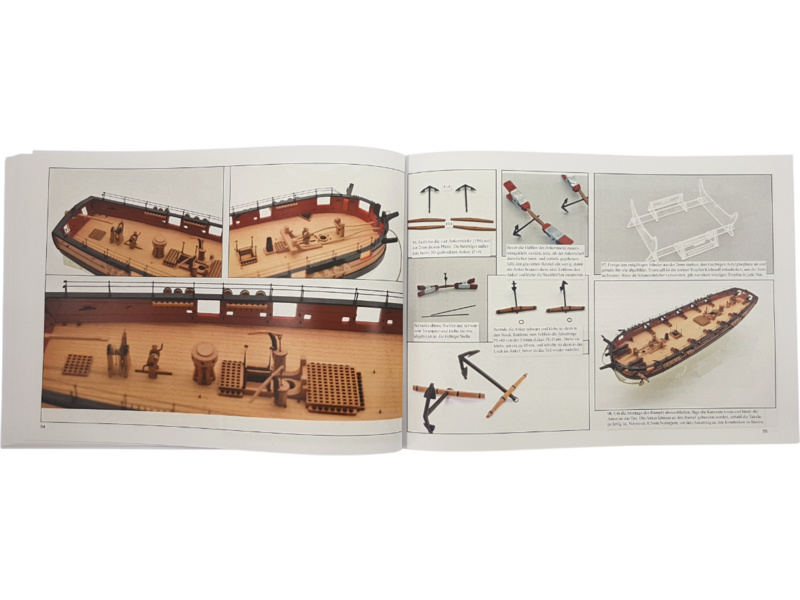

• Velmi obsáhlý a podrobný obrázkový návod, spolu s 12 plány v plné velikosti, které zahrnují všechny výkresy stožárů a lanoví

Historie značky:

Společnost Vanguard Models založil známý konstruktér lodních modelů Chris Watton, který se u Amati zasloužil o poslední konstrukce modelů lodí, zejména v sérii Victory Models. Nyní, jako samostatný výrobce důsledně realizuje svou ambici o co nejlepší věrnost originálu a nejvyšší kvalitu materiálu. Nekompromisně zavedl zejména výrobu dílů z ušlechtilého dřeva s laserovým gravírováním a je pro něj také důležité vyrobit dokonalé konstrukční návody se stovkami barevných fotografií tak, aby modely byly potěšením ze stavby i pro nezkušené modeláře. Vysoká kvalita materiálu a promyšlená konstrukce rozhodně to stojí za to.

Stavební obtížnost 3

Modely maket lodí pro pokročilé vyžadují předchozí zkušenosti se stavbou modelů a zvládnuté techniky jednotlivých technologických kroků, jako je lepení, ohýbání, barvení, šití plachet, apod. Je nutné se orientovat ve výkresové dokumentaci, jednotlivé kroky a i celý postup si rozvrhnout. Případné detaily je je nutné si nastudovat a je potřeba počítat s tím, že stavba vyžaduje určitou míru kreativity a samostatnosti, protože návod se nemusí zabývat výrobou každého detailu.

Modely jsou obsáhlé a detailní, jejich dokončení trvá dlouho dobu a vyžaduje spoustu dokončovací prací na dílech.

Doporučujeme koupit

Pro stavbu doporučujeme koupit nářadí, lepidlo a barvy.

Modelářské nářadí a podložka

Ke stavbě modelů lodí je nutné vhodné nářadí. Doporučujeme výbornou sadu Modelcraft nářadí pro lodní modeláře (sada 12ks), nebo Modelcraft nářadí pro modeláře (sada 18ks). Dále doporučujeme koupi nylonových svorek a nepostradatelné modelářské špendlíky. Pro úpravu, přesné řezaní, lepení dílů a také jako ochranu stolu doporučujeme modelářskou podložku.

Lepidlo a barvy

Pro lepení doporučujeme univerzální disperzní lepidlo a Robitronic vteřinové lepidlo střední 20ml. K barvení doporučujeme akrylové emailové barvy. Barvy nanášejte kvalitními štětci (ploché štětce na povrchy, kulaté štětce pro detaily).

Doporučená minimální výbava lodního modeláře:

• Modelářský nůž nebo skalpel
• Mini vrtačka
• Vrtáky o průměrech 0,5 až 3mm
• Brusné papíry o různé zrnitosti
• Nůžky
• Pinzeta
• Kolíčky na prádlo
• Tužka
• Pravítko
• Sada jehlových pilníků
• Šicí stroj na šití plachty
