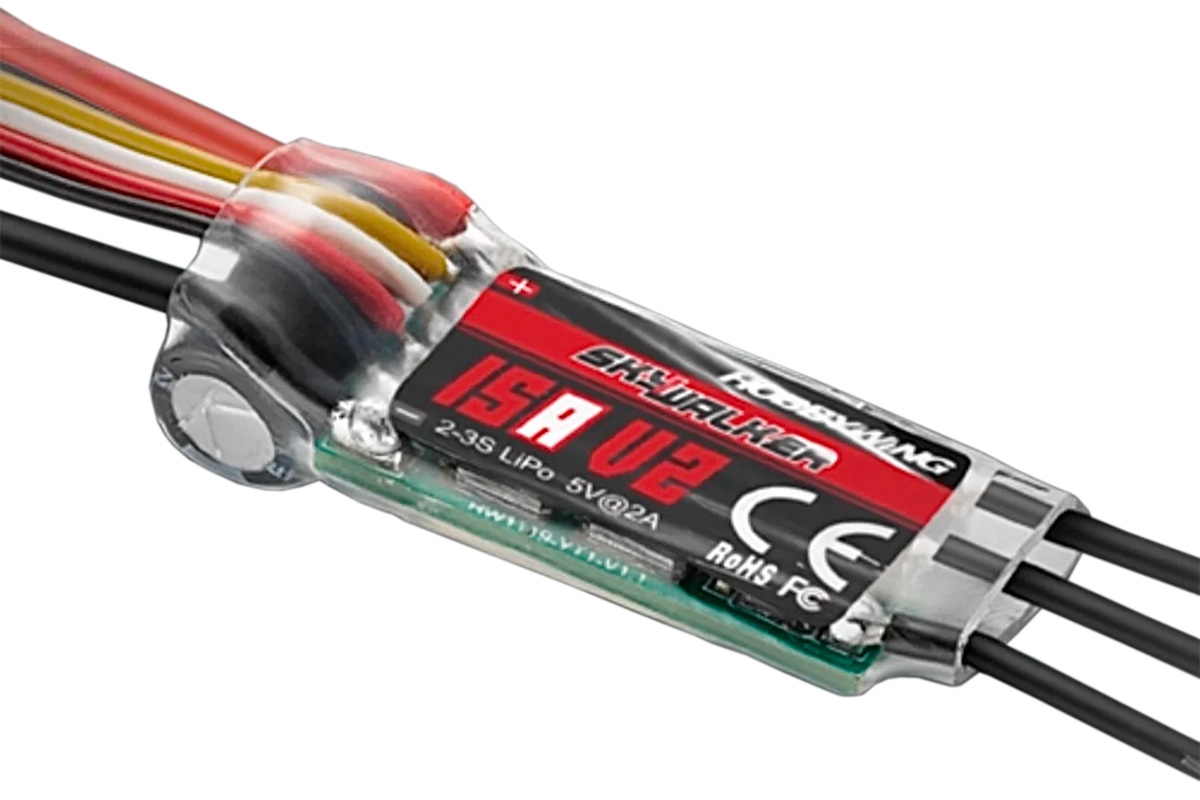

Skywalker -15A V2

Programovatelný mikroprocesorový regulátor pro střídavé motory bez senzorů („brushless, sensorless“) zkonstruovaný s využitím možností nejmodernější polovodičové techniky s vynikajícími užitnými vlastnosti při zachování velmi jednoduché a pro uživatele přátelské obsluhy. Slouží k ovládání otáček střídavých elektromotorů v rekreačních modelech letadel při napájení z akumulátorů NiCd/NiMH i Li-poly/Li-ion. Je vybaven lineárním stabilizátorem napájení BEC zajišťujícím napájení přijímače a serv z pohonného akumulátoru. Pro snadné nastavování regulátoru slouží speciální LED programovací karta Hobbywing, která je dodávána zvlášť.

POPIS A FUNKCE REGULÁTORU

• Extrémně nízký vnitřní odpor díky nové generaci výkonových MOSFET tranzistorů.
• Vhodný pro valnou většinu leteckých střídavých motorů s napájením z akumulátorů 2-3S LiPo/Li-ion nebo 5-9 čl. NiCd/NiMH.
• Pro napájení z akumulátorů NiCd, NiMH, Li-poly, Li-ion
• Lineární stabilizátor napájení BEC 5,0 V se zatížitelností až 2 A.
• Nastavitelné časování pro optimální přizpůsobení danému motoru.
• Nastavitelný obvod PCO - odpojování motoru při poklesu napájecího napětí.
• Bezpečné zapínání (brání rozběhnutí motoru při zapnutí).
• Ochrana proti přetížení (při dosažení teploty 110°C regulátor omezí výkon).
• Automatické stažení plynu při ztrátě řídícího signálu.
• Plynulá lineární regulace plynu.
• Jednoduché programování a nastavování s pomocí vysílače nebo LED programovací karty Hobbywing.
• Kalibrace rozsahu plynu pro dokonalé přizpůsobení řídícímu signálu z vaší RC soupravy.

PROGRAMOVATELNÉ FUNKCE

• Programovatelná brzda (Vypnuta - Zapnuta).
• Volitelný typ akumulátorů (Li-poly nebo NiCd/NiMH).
• Nastavitelný způsob odpojení motoru při poklesu napájecího napětí (snižování výkonu nebo okamžité odpojení).
• Nastavitelné mezní napětí pro odpojení motoru, PCO - ochrana proti nadměrnému vybití akumulátorů. (Lithiové aku: 2,85 V/čl., 3,15 V/čl., 3,3 V/čl. NiXX aku: 0%/50%/65% z počáteční hodnoty napětí.)
• Resetování nastavení regulátoru na výchozí tovární nastavení.
• Nastavitelné časování (předstih) - pro zvýšení účinnosti a optimální přizpůsobení motoru - Nízké (3,75°), Střední (15°), Vysoké (26,25°)
• Nastavitelný měkký rozběh pro motory s převodovkou a vrtulníky ve třech stupních: Normální (300 ms) / Měkký (1,5 s) / Super měkký (3 s).

OCHRANNÉ FUNKCE REGULÁTORU

• Ochrana při rozběhu: Pokud se motor neroztočí do 2 sekund po přidání plynu, regulátor odpojí motor.
• Tepelná ochrana: Pokud teplota regulátoru překročí 110°C, regulátor omezí výstupní výkon.
• Ztráta signálu plynu: Regulátor omezí výkon, pokud signál chybí po dobu 1 s; signál chybějící po více než 2 s způsobí úplné odpojení motoru.

Tip: Při vůbec prvním zapnutí regulátoru nejprve proveďte kalibraci rozsahu plynu dle návodu. Teprve potom je možno regulátor používat a nastavovat další parametry s pomocí vysílače nebo LED programovací karty.

Použití	Letadlo,Vrtulník
Typ	Střídavý
Trvalý proud [A]	15
Max. špičkový proud [A]	20
NiXX článků	5 - 9
LiXX článků	2 - 3
BEC napětí [V]	5
BEC proud [A]	2
Délka [mm]	48
Šířka [mm]	22.5
Výška [mm]	6
Hmotnost [g]	16.5
Regulace	Jednosměrná
Brzda	Ano
Vstup pro senzory	Ne
Programovatelný	Ano
