Futaba senzor otáček - magnetický SBS-01RM

Telemetrický magnetický senzor otáček pro RC soupravy Futaba s telemetrickými přenosovými systémy FASSTest, T-FHSS Air (pro letadla) a T-FHSS Surface (pro auta). Umožňuje měření otáček předmětu, k němuž je upevněn magnet(y), jehož pohyb senzor snímá, v rozsahu 360 až 100 000 ot./min. Ideální pro měření otáček motorů letadel, vrtulníků, aut a lodí a podobné aplikace. Vzdálenost mezi senzorem a magnetem musí být menší než 2 mm. Provozní stavy senzoru signalizuje LED dioda.

Kompatibilní přijímače: Přijímače Futaba s portem S.BUS2

Připojení k přijímači: Zásuvka S.BUS2.

Počet adres vyžadovaných senzorem: 1*

Výchozí nastavení čísla adresy (startovací adresy): 2*

Předávané telemetrické údaje: počet otáček (počítá s jedním aktivním – upevněným s polaritou spouštějící senzor - magnetem, při použití dvou aktivních magnetů je nutno provést příslušné nastavení v menu vysílače)

Typická instalace: v těsné blízkosti ventilátoru spalovacího motoru vrtulníku, na němž jsou upevněny symetricky 2 magnety (druhý magnet je pro správné vyvážení, zpravidla se upevňuje s opačnou polaritou, takže senzor na něj nereaguje).

Napájení 3,7-7,4V (jmenovité napětí akumulátoru).

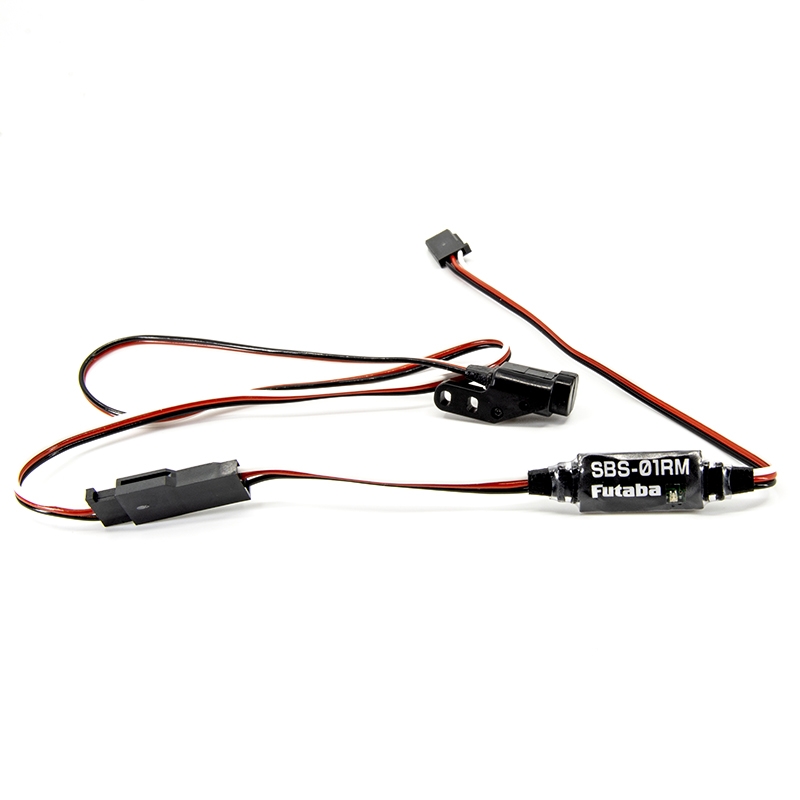

Sada senzoru obsahuje: Senzor SBS-01RM s kabely, magnetický senzor s držákem, 2 magnety, 2 upevňovací šrouby a matice, návod.

*) Telemetrické senzory se na sériové sběrnici S.BUS2 identifikují pomocí čísla adresy („slot“); složitější senzory předávající více než jeden údaj mohou vyžadovat několik po sobě jdoucích adres – v takovém případě se první adresa patřící danému senzoru nazývá startovací.
